Xe bồn chở nước Isuzu 8,6 khối là giải pháp tối ưu cho công tác tưới cây, rửa đường và cấp nước công trình. Với cấu tạo thùng bồn bằng inox 304 cao cấp và hệ thống bơm - phun nước hiện đại, dòng sản phẩm này mang đến hiệu suất vận hành cao, ổn định và an toàn, đáp ứng mọi yêu cầu của các đơn vị môi trường và dịch vụ đô thị.
Thùng bồn chở nước dung tích 8,6 khối được hoàn thiện txe nền Isuzu FVR34LE5
Giới thiệu chung về thùng bồn chở nước
Thùng bồn chở nước dung tích 8,6 khối (8.600 lít) là thiết bị chuyên dụng cho các đơn vị môi trường, công ty quản lý đô thị, công trình xây dựng và các dự án tưới tiêu. Thùng bồn được sản xuất hoàn toàn mới tại Việt Nam, với vật liệu chế tạo là inox 304 chất lượng cao, kết hợp hệ thống bơm - đường ống - vòi phun hiện đại, giúp đảm bảo vận hành ổn định, an toàn và hiệu quả trong mọi điều kiện làm việc, từ tưới cây xanh, rửa đường phố đến cấp nước công trình. Khi lắp đặt trên xe nền Isuzu FVR34LE5, thùng bồn chở nước trở thành một tổ hợp hoàn chỉnh, vừa mạnh mẽ, vừa linh hoạt, phù hợp với nhu cầu vận hành liên tục trong đô thị và công trường.
Cấu tạo chi tiết thùng bồn chở nước.
Thùng bồn (bộ phận chuyên dùng xi téc) là bộ phận quan trọng nhất của xe bồn chở nước, đảm nhận nhiệm vụ lưu trữ, dẫn nước và vận hành hệ thống phun xịt, đồng thời phải chịu tải trọng lớn và các tác động cơ học từ xe khi di chuyển.
Thân bồn - Inox 304 dày 3 mm siêu bền
Thân bồn được chế tạo từ inox 304 dày 3 mm, loại vật liệu có khả năng chống oxy hóa và ăn mòn vượt trội. Inox 304 không chỉ chịu lực tốt, giảm biến dạng khi di chuyển, mà còn đảm bảo vệ sinh an toàn cho nước lưu trữ, thích hợp sử dụng trong môi trường ngoài trời khắc nghiệt, tiếp xúc lâu với nước, hóa chất nhẹ hoặc bụi bẩn. Toàn bộ thân bồn được gia cường bằng kỹ thuật chấn định hình, tạo nên các đường gân nổi chắc chắn ở hai bên hông, giúp kết cấu bồn cứng vững hơn, giảm rung lắc khi di chuyển và duy trì độ bền trong suốt vòng đời sử dụng. Thiết kế này kết hợp với vật liệu inox cao cấp đảm bảo vận hành an toàn và bền bỉ trong mọi điều kiện làm việc.
Vách ngăn chống sóng - hạn chế dao động nước
Thùng bồn được trang bị hai vách ngăn chắn sóng bằng inox 304 dày 4 mm, kèm theo thanh chống gia cố chắc chắn, là thành phần quan trọng giúp nâng cao độ bền và an toàn khi vận hành. Các vách ngăn này không chỉ đơn thuần ngăn nước di chuyển mà còn đóng vai trò giảm thiểu các tác động cơ học lên thân bồn và chassis xe. Các chức năng chính của vách ngăn chắn sóng bao gồm:
- Hạn chế hiện tượng “sóng nước”: Giúp phân chia dòng nước, giảm lực dồn đột ngột khi xe tăng tốc, phanh gấp hoặc đi qua địa hình không bằng phẳng, tránh trào và rung lắc mạnh, đảm bảo vận hành mượt mà và an toàn.
- Giảm lực tác động lên thân bồn và chassis: Phân bổ lực đều hơn, hạn chế biến dạng thân bồn và áp lực không đồng đều lên khung xe, kéo dài tuổi thọ bồn và chassis.
- Tăng tính ổn định cho xe: Giữ thăng bằng, hạn chế rung lắc và nghiêng lệch khi bồn chứa đầy nước, vận hành trên đường xấu hoặc khu vực đông người, đảm bảo an toàn cho người và môi trường xung quanh.
Thùng bồn trang bị hai vách ngăn inox 304 dày 4 mm với thanh gia cố
Vách trước - sau và chân bồn chắc chắn
Để đảm bảo thùng bồn chở nước vận hành an toàn và bền bỉ, các bộ phận chịu lực như vách trước - sau và chân bồn được thiết kế chắc chắn, đồng bộ, chịu được áp lực khi di chuyển và chở đầy tải.
- Vách trước - sau: Inox 304 dày 4 mm, chịu lực tốt, bảo vệ cấu trúc bồn khỏi va đập trực tiếp và biến dạng khi di chuyển.
- Chân bồn: SS400 hoặc inox 430 dày 5 mm, kết cấu chắc chắn, cố định bồn lên chassis, chịu trọng lượng đầy tải và lực tác động cơ học trong quá trình vận hành.
- Thiết kế đồng bộ: Vách và chân bồn phối hợp hoàn hảo, đảm bảo thùng bồn vận hành bền bỉ, lâu dài và ít cần bảo trì trong mọi môi trường.
Hệ thống đường ống và công nghệ cấp - xả nước
Hệ thống đường ống và công nghệ cấp - xả nước là thành phần quan trọng của thùng bồn, đảm nhận nhiệm vụ hút, dẫn và phân phối nước đến các thiết bị phun xịt, đồng thời phải chịu áp lực lớn và đảm bảo lưu lượng ổn định trong quá trình vận hành liên tục.
Hệ thống đường ống đồng bộ - inox/thép dày 2mm
Thùng bồn được trang bị hệ thống đường ống tiêu chuẩn, đảm bảo việc hút, dẫn và phân phối nước ổn định, hiệu quả cho các thiết bị phun xịt. Hệ thống này bao gồm:
- Ống vào phi 76mm: Dùng để hút nước từ các nguồn chứa như bể, hồ, ao hoặc trạm cấp nước. Đường kính lớn giúp tăng tốc độ hút nước, giảm thời gian nạp đầy bồn, đồng thời hạn chế tình trạng kẹt hoặc giảm áp lực khi hút từ nguồn xa.
- Ống ra phi 60 mm: Dẫn nước đến súng phun, béc phun hoặc các thiết bị tiêu thụ khác. Thiết kế này đảm bảo lưu lượng nước ổn định, phân phối đồng đều và chính xác, đáp ứng các yêu cầu tưới cây, rửa đường hoặc cấp nước công trình.
Toàn bộ đường ống được chế tạo từ inox 304 hoặc thép dày 2 mm (tùy theo nhu cầu của khách hàng), mang lại các lợi ích:
- Chịu áp lực nước lớn: Đảm bảo hoạt động liên tục ngay cả khi bồn đầy hoặc khi bơm phun xa.
- Chống ăn mòn và bền bỉ: Giữ hiệu quả sử dụng lâu dài trong môi trường ngoài trời, tiếp xúc với nước, hóa chất nhẹ hoặc bụi bẩn.
- Dòng chảy nhanh, đều: Hạn chế tắc nghẽn, rò rỉ hoặc dao động lưu lượng, giúp hệ thống vận hành trơn tru và an toàn.

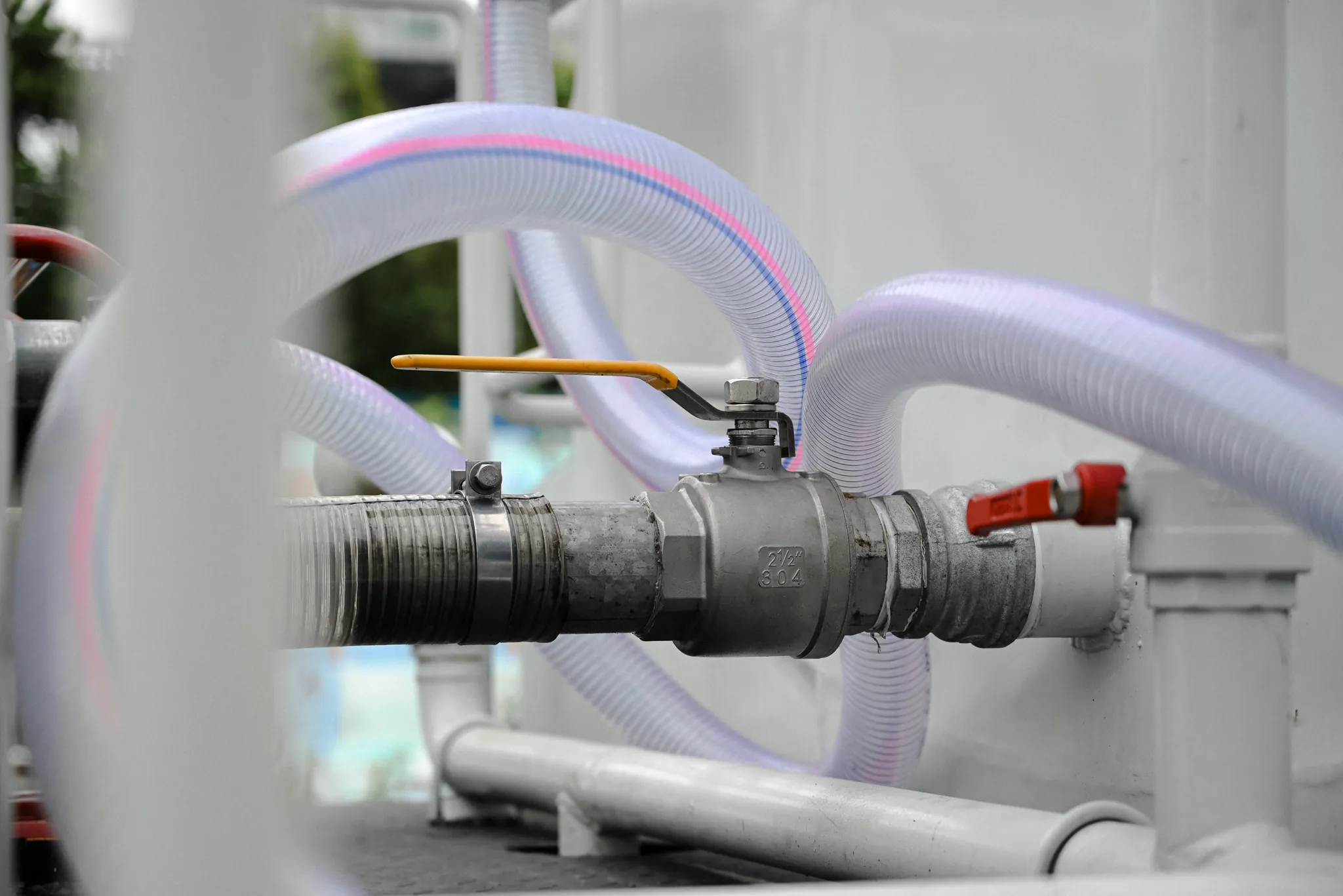

Hệ thống đường ống đồng bộ được làm từ inox/thép dày 2mm
Bơm ly tâm công suất lớn
Bơm ly tâm đảm bảo vận chuyển nước nhanh chóng và hiệu quả, phục vụ đa dạng mục đích như tưới cây, rửa đường, cấp nước cho công trình hoặc di chuyển nước trong phạm vi rộng. Thiết kế bơm hoạt động êm ái, ít rung lắc, giảm hao mòn và thích hợp cho vận hành liên tục, đảm bảo hiệu suất ổn định trong mọi điều kiện làm việc. Thùng bồn được trang bị bơm ly tâm mới 100%, có thông số kỹ thuật nổi bật:
- Lưu lượng phun: 60 m khối/ giờ
- Cột áp: 90m
Ngoài ra, một vài thùng bồn sử dụng bơm bánh răng thay cho bơm ly tâm dựa theo nhu cầu vận hành. Bơm bánh răng phù hợp với các ứng dụng cần áp lực cao, lưu lượng ổn định ở khoảng cách ngắn, đặc biệt thích hợp khi tưới cây, rửa đường hoặc cấp nước tại các khu vực có địa hình phức tạp.
Bộ trích công suất (PTO)
Bộ trích công suất (PTO) được thiết kế đồng bộ hoàn toàn với hộp số của xe nền, đóng vai trò chuyển đổi năng lượng từ động cơ sang hệ thống bơm nước một cách tối ưu. Nhờ sự tương thích tuyệt đối này, lực truyền đến bơm luôn mạnh mẽ và ổn định, giúp thiết bị phun nước hoạt động trơn tru ngay cả khi vận hành liên tục với công suất lớn.
Việc truyền lực trực tiếp từ động cơ thông qua PTO giúp loại bỏ nhu cầu sử dụng động cơ phụ, từ đó giảm thiểu hao mòn, tiết kiệm nhiên liệu và nâng cao tuổi thọ cho toàn bộ hệ thống. Thiết kế này đảm bảo quy trình hút - xả diễn ra không gián đoạn, đáp ứng tốt các nhiệm vụ môi trường như tưới cây, rửa đường hay cấp nước công trình.
Đặc biệt, sự đồng bộ của hệ thống PTO còn giúp triệt tiêu rung lắc và giảm tiếng ồn, mang lại sự an toàn và êm ái tối đa trong quá trình vận hành.

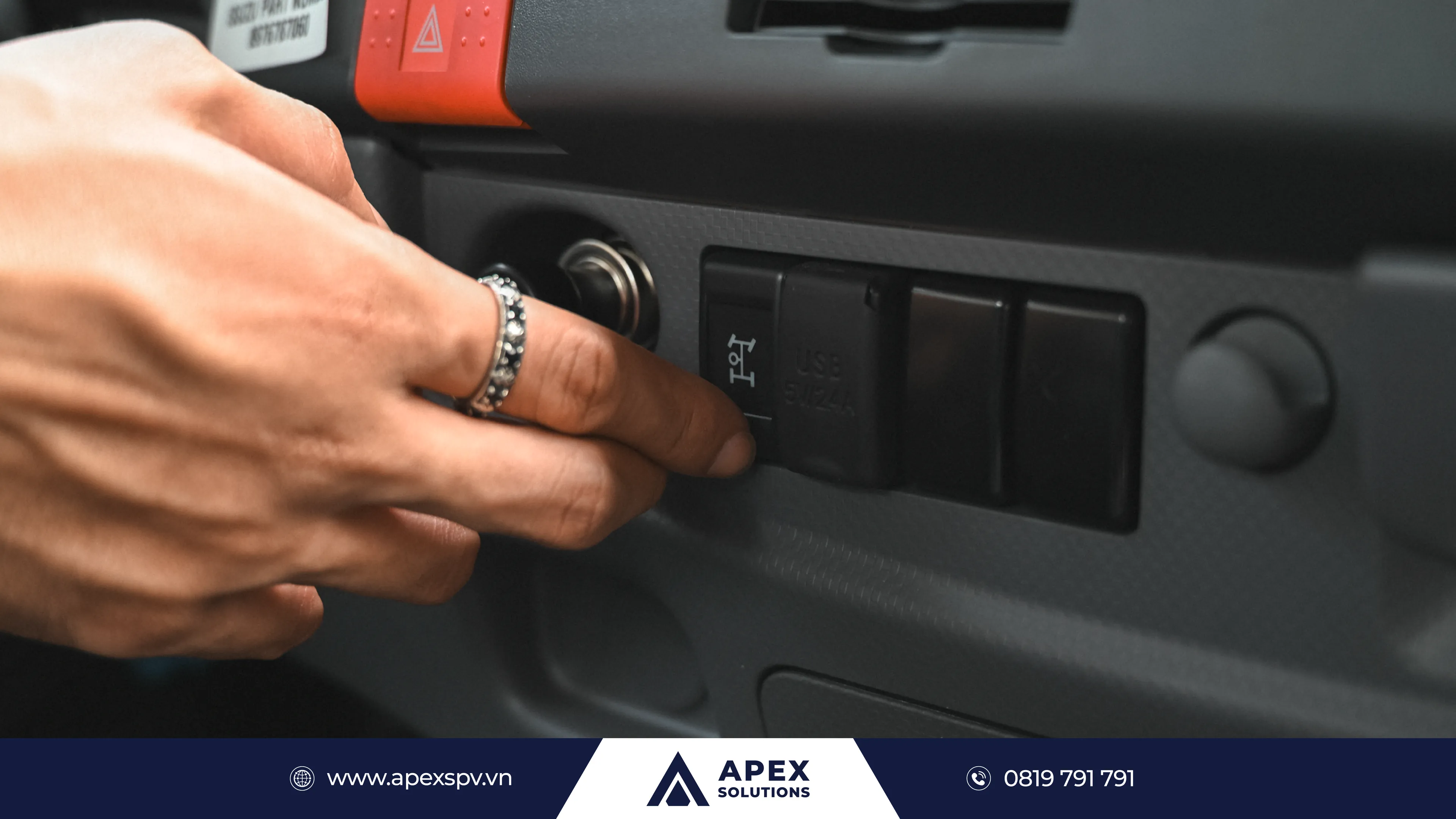

Bộ trích công suất được thiết kế đồng bộ hoàn toàn với hộp số của xe nền
Trang bị kèm theo hỗ trợ vận hành
Thùng bồn được thiết kế đồng bộ với các trang bị bổ trợ, mang lại thuận tiện và an toàn cho người vận hành, đồng thời nâng cao hiệu quả công việc. Sự kết hợp đồng bộ giữa các trang bị giúp tối ưu năng suất, đảm bảo an toàn và vận hành hiệu quả trong mọi nhiệm vụ tưới cây, rửa đường và cấp nước công trình.
- Súng phun (01 bộ): Tưới cây và phun nước xa với độ chính xác cao, phân phối nước đều trên diện tích rộng.
- Béc phun (01 bộ): Rửa đường, làm ẩm bề mặt, đảm bảo áp lực ổn định và tiết kiệm nước.
- Sàn thao tác: Thép SS400 dày 3 mm, mặt nhám chống trượt, tạo bề mặt vững chắc và an toàn.
- Ống hút: Nhựa mềm lõi thép F65, hút nước từ hồ, ao hoặc bể chứa dễ dàng, lưu lượng lớn và bền bỉ.
- Cầu thang phía sau: Hỗ trợ lên xuống sàn thao tác nhanh chóng, an toàn.
Kết luận
Xe bồn chở nước Isuzu 8,6 khối mang lại giải pháp vận hành toàn diện, bền bỉ và hiệu quả cho các đơn vị môi trường, dịch vụ đô thị và công trình. Với khả năng tưới cây, rửa đường và cấp nước ổn định, thiết bị giúp tối ưu năng suất, tiết kiệm thời gian và chi phí bảo trì, đồng thời đảm bảo an toàn cho người vận hành và môi trường xung quanh. Đây là lựa chọn lý tưởng cho các doanh nghiệp và tổ chức muốn nâng cao hiệu quả công tác quản lý nước, duy trì đô thị sạch đẹp và phục vụ các dự án tưới tiêu chuyên nghiệp.
